HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀【HH44H节能型微阻缓闭止回阀产品简介】

HH44X、HH44T、HH44H节能型微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。该阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成，用于给排水管道，安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电*、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。

适用介质：水、油、海水、污水

适用温度：0~80℃（如需要，可达200℃）

②缓闭减低水锤性能

1、 当介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0~60秒内任意调节。
2、 当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
3、 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。

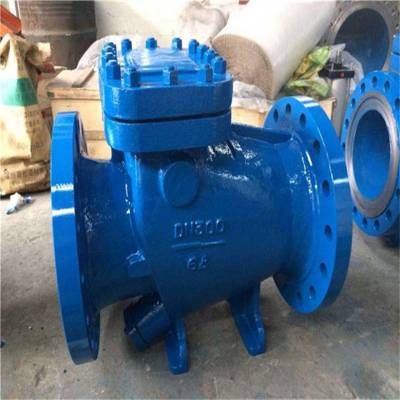

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀

HH44H节能型微阻缓闭止回阀工作原理
本止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀（微量调节阀）、重锤组成。靠进口介质的推力作用，将阀瓣自动推开，当阀瓣全开后，平衡锤倒向阀瓣的反面，起到了平衡部份阀瓣重量的目的，减少了因阀瓣重量对水流的压力（阻力）。另外阀体内的压力水通过针型阀流进活塞的后腔，将活塞全部推入。微阻缓闭式止回阀HH44X型号属于水利控制阀门中的一种止回阀产品，普遍用于建筑、污水处理、化工、冶金等行业上的排水系统上。微阻缓闭式止回HH44X安装在水泵出口处用来防止介质倒流及水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。微阻缓闭止回阀用于给排水管道上，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效减少阀门关闭锤压力。微阻缓闭止回阀可保障管网系统安全运行。具有阀瓣轻、开度大、节能*，流体阻力小，水锤消除机构成设计新颖，密封性能可靠、耐磨损、无振动、无噪声等优点。 微阻缓闭式止回阀具有阀瓣轻、开度大、节电*，液体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、动行平稳、无振动、无噪声等特点。

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀

HH44H节能型微阻缓闭止回阀产品性能参数:
1.微阻缓闭式止回阀适用于介质于水、弱腐蚀性液体介质;
2.适用温度为0～200℃;
3.法兰标准按GB/T 17241.6及GB/T 9113执行,试验标准按GB/T 13927及 AP1598执行.
4.微阻缓闭结构，阀瓣与阀体之间加了一个缓闭轴，有效减小关闭的震动声音和阀瓣的磨损。
5.阀门的开度大，增加了流量，阀门水锤小。

 HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀】

【HH44H节能型微阻缓闭止回阀产品特点】

微阻缓闭止回阀具有阀瓣轻、开度大、节电*，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。止回阀，也叫 逆止阀，止逆阀，单向阀，防止倒流阀止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

二、HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀选型：

三、HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀结构

【HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀性能参数】

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀HH44H主要外形和连接尺寸

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀◆HH44H节能型微阻缓闭止回阀安装
 上面是微阻缓闭蝶式止回阀图片实拍：左图为微阻缓闭蝶式止回阀局部拍摄而得，从图片中可以看出此阀法兰式连接，这个蝶板非常省力，使用中只需要很小的压力就能开启或关闭。我们蝶板采用   橡胶包裹，密封好，使用寿命长达5年；右图为微阻缓闭蝶式止回阀侧进出口角度拍摄的图片，从图片中可以看出，本阀是采用标准法兰连接，蝶板是两瓣设置，中间靠不锈钢轴连接，轴固定在阀腔内，蝶瓣以轴为中心进行开合。顶部那个小阀门的作用是控制导管内流体的流量大小，同时也就控制了阀门关闭时间的长短。产品外表与内里，都使用了喷涂工艺，抗腐蚀。微阻缓闭蝶式止回阀不宜用于含有固体颗粒和粘度较大的介质，允许介质向一个方向流动，而且阻止反方向流动。 当水流突然停止时（电机断电），由于阀瓣的部分自重和倒流水的推力作用，使阀瓣自动关闭，但是由于活塞杆处于***位置，使闪瓣不能全部关闭，还剩有20%（可调节）左右的面积使水流通过，减弱了水锤压力。阀瓣的*压在活塞顶上，而活塞后腔的水阻碍活塞退回，亦即阻止阀瓣关闭，这股水只能通过针型阀缓缓流回阀体，使阀瓣缓缓关闭。阀瓣分成快速和缓慢两步关闭，达到了既防电机逆转又减弱水锤的作用。活塞杆伸出的长短决定了阀瓣缓闭的开度。越长则缓闭开度大，水锤小，但延长关闭时间，反之越短则缓闭开度小，会产生破坏性水锤。为此开度调节杆⑴应慎重调整。管路的长短决定水锤峰值的周值。为了适应各种系统的缓闭时间的要求，本阀侧面安装了一针型阀（微量调节阀）⑺，可根据水锤峰值到来的时间长短，产生水锤的大小和水泵倒转速度等，准确的控制活塞后腔压缩水的流量，也就是控制阀瓣缓闭时间，这个时间可以在0~60秒内任意调节。
气缸前腔设有一沟槽与阀门外界大气相通，为了让活塞杆向前伸时将活塞前腔的空气排出阀体外不产生背压。在缓闭进程中活塞后退时，有此槽迅速补充活塞前腔的空气，不会形成真空而拉住活塞。
KHH44X止回阀在体的zui下部加装有一个旁通道球阀，其作用是定期放掉所沉淀在主阀内的泥浆。
HH44Z止回阀在缓闭系统中加装有一个油缸，其作用是借用管道压力水的作用将油缸内的油推入缓冲气缸内，使气缸内的活塞伸出，从而实现缓闭，同时对气缸进行润滑。 以上两种止回阀其用途性能、技术参数、主要外型尺寸、技术性能、安装调试同微阻缓闭消声止回阀一样。

一、HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀选用方法：

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀安装时需要注意以下事项：

■安装位置：

（3）HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀常见的故障及维修方法：

 ■常见故障：1. 泄漏：这可能是由于密封件老化、损坏或阀瓣与阀座配合不当引起。

2. 阀瓣卡阻：可能是由于杂物堵塞、阀瓣变形或导向部件故障导致。

3. 振动和噪音：通常是由于介质流速不稳定、阀门选型不当或安装问题造成。

■维修方法：1. 对于泄漏故障，首先检查密封件的状况，如有损坏或老化，及时更换。同时，检查阀瓣与阀座的配合面，如有磨损或损伤，进行修复或研磨。

2. 若出现阀瓣卡阻，清除阀内的杂物，对变形的阀瓣进行矫正或更换。修复或更换导向部件，确保阀瓣运动顺畅。

3. 针对振动和噪音问题，优化管道系统，稳定介质流速。重新评估阀门选型是否合适，如有必要，更换更适合的止回阀。检查安装是否牢固、正确，进行相应的调整和固定。在进行维修时，务必先关闭相关的管道系统，并排空介质，以确保维修工作的安全进行。

　　二、HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀止回阀的施工、安装要点：

　　1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

　　2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。

　　3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀

① 本产品有不带安装座立式安装和带安装座卧式安装两形式供用户选用。
② 安装时注意箭头所指方向与介质的流向*。
③ 连接法兰时，各紧固螺栓应对称均匀拧紧。

◆HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀运行调整试验

◆HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀故障分析
○现象1：停泵后，密封关闭不死，电机长时间反转

1、 针形阀管路系统堵塞，或针形阀开度太小，应清洗针形阀管路或调整针形阀

2、 活塞杆伸入太长，使阀瓣与阀座的开度过大，回流水直接流回水池不能在阀瓣背面形
成较大的压力使活塞回位，此时调整气缸上的调节杆（1）将调节拉杆上的螺母顺时针拧动几圈即可。
○现象2：产生较大的振动声
1、 缓闭气缸内的活塞在开泵工作中没有伸入。
原因A）活塞因为长时间没有运行而死在气缸内，要摘下气缸组进行保养。原因B）针形阀管路被堵塞，压力水不能进入活塞后腔使活塞推出，清洗针形管路即可。

2、 、如果确认活塞杆伸入体内，而又在停泵后产生较大的振动声。
A）则是因为针形阀
开度过大，使气缸内活塞后腔的水很快排完，阀瓣快速关闭而产生水锤，此时将针形阀顺时针关小组长1～2圈即可B）因为调节拉杆调出来太多，气缸内的活塞伸入太短，使阀瓣与阀座开度太小，回流水在阀瓣背面集压过大，而使阀瓣快速关闭产生水锤，此时将调节拉杆上的螺母逆时针转动几圈即可。

◆HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀维修保养

阀门每运行半年或停用一个月以上再运行时，应全面检查一次。对缓闭系统中的气缸组要摘下来进行保养。主要是清除所沉淀在气缸内的泥沙，并且对各O形圈和摩擦表面加注黄油。摘下气缸时应注意：
1）不能让阀门的进出两端有压力水存在。
2）先摘下调节阀与气缸之间的连接管。
3）摘下气缸盖上的螺丝，对气缸进行保养，保养完之后，在装入气缸时，检查气缸底部的O形圈是否放好，检查气缸盖下部的纸板垫是否放好，然后将气缸装入，在装入气缸时要注意平稳坚固气缸盖螺丝。坚固时要不时地推拉调节杆，不能有卡住现象。

HH44Z-16C给排水带缓闭油缸节能型微阻缓闭止回阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的止回阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供zui全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
