SD44X-16C 城市污水处理厂手动快开角型排泥阀 SD44X手动排泥阀简介

本产品用于自来水公司或其他公司的各类水池，排除池内泥沙。手动快开排泥阀一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，SD44X手动排泥阀的适用介质为原生污水，设计合理，使用方便，密封性能好，经久耐用，使用寿命达5年之久，驱动液可用清水或气，本SD4XX手动快开排泥阀产品可节省人力物力，有很大的经济效益是理想产品。

SD44X-16C 城市污水处理厂手动快开角型排泥阀工作原理：
       SD44X手动排泥阀主要由主阀、齿轮箱、具轮手柄、档位等组成,工作时只要把手柄往下按定位就可以开启，相反就快速关闭。SD44X手动排泥阀其寿命达两年以上，开启速度快，一般 在5秒钟内阀板已全开，阀板与阀体为软密封，关闭后密封性能好，无渗漏，以便维修更换，如配以电磁换向阀指控 液压缸，则能实现远控、自控等。若配手动装 置，可以4－12台一排安装，同时起动关闭，驱动压力取于水厂本身，无需另加设备，可省人力物力，节约能源 。本阀与J744X型排泥阀基本一样，它的转动用齿轮和齿条带动，升降方便快速，修理简单，使用寿命长可达八年以上。

排泥阀系统的核心部件是二位四通电磁换向阀（简称电磁阀）和角式隔膜快开排泥阀（简称排泥阀）。电磁阀是排泥阀开关的控制中心，其性能稳定、质量可靠，对排泥效果至关重要。此外，电磁阀的通用性也很强，不仅适用于液动控制系统，也适用于气动控制系统，如水厂、污水厂、石油、造纸、冶金等行业。

在恶劣的工作环境下，必须选择球形机构驱动的专用电磁阀，以确保稳定运行。同时，排泥阀也需配套使用JM744型号的专用阀门，以确保与电磁阀的***结合。

排泥阀，这一关键设备，被广泛应用于各类沉淀水池的底部，其核心作用在于清除池底的泥沙及污物。它主要由阀体、阀盖、阀杆、活塞以及隔膜等多个精密部件协同工作。在需要排泥时，控制系统（如液压、气动或电动系统）会驱动阀杆，进而带动活塞或隔膜进行动作，从而打开阀门通道。这样，池底的泥沙和污物便能借助水压顺利排出。一旦排泥完成，控制系统会立即作出反应，关闭阀门，确保池水不会外流。

二、SD44X-16C 城市污水处理厂手动快开角型排泥阀排泥阀的工作原理

排泥阀的核心工作原理在于其对介质流量和流速的精准调控，旨在有效清除管道中的固体颗粒或液体杂质。在管道中，随着介质流动，固体颗粒和液体杂质逐渐在底部沉积，形成影响管道通畅的沉淀物。排泥阀被精心安装在管道的合适位置，其作用是在需要时定期或不定期地开启，通过增加管道内的介质流速，***冲刷并带走底部的沉淀物。一旦阀门关闭，介质流速恢复至正常水平，确保管道的持续顺畅输送。

排泥阀的独特设计，尤其是其角型结构，不仅优化了流体动力学性能，还确保了介质在通过时的顺畅无阻。这种设计有效减少了流体阻力，提高了排放效率，同时便于安装与维护。更为***的是，排泥阀内部采用的尼龙强化橡胶隔膜，是其耐用性的核心所在。尼龙材料的高强度与橡胶的弹性相结合，既能承受一定的压力与磨损，又能保持良好的密封性能，确保长期稳定运行而不易泄漏。

适用介质与温度条件

针对原生污水这一复杂介质，排泥阀展现出了极高的适应性。原生污水含有大量悬浮物、有机物及微生物，对阀门的耐腐蚀性和耐磨性提出了严格要求。排泥阀的材质选择与结构设计充分考虑了这些因素，确保在恶劣环境下仍能可靠工作。此外，介质温度一般应小于50℃的限制，既是对阀门材料的保护，也是基于污水处理工艺温度控制的普遍要求。在这样的温度范围内，排泥阀能够维持的工作状态，避免高温导致的材料老化或性能下降。

工作水深与排放效率

排泥阀的工作水深小于10米的限制，是基于其设计原理与实际应用需求的综合考虑。在大多数水处理工厂中，水池的深度往往控制在这一范围内，以确保排泥阀能够有效作用于池底沉积的污泥与废水。通过***控制阀门的开启与关闭，排泥阀能够高效地将污泥与废水排出，避免其在池内积聚，从而保持水质的清洁与稳定。同时，较浅的工作水深也有助于减少能耗，提高排放效率。

在水处理工厂中的应用

在水处理工厂中，排泥阀的作用远不止于简单的排放。它不仅是污泥处理系统的重要组成部分，更是保障整个水处理工艺流畅运行的关键环节。随着自动化技术的发展，现代排泥阀已普遍配备有远程控制系统，能够实现远程监控与自动化操作。这大大提高了工作效率，降低了人工成本，同时也使得排放过程更加精准可控。

在污泥处理阶段，排泥阀通过定期或按需开启，将水池底部的污泥与废水排出至后续处理单元。这一过程不仅减少了污泥在水池中的积累，还避免了因污泥沉积过多而导致的水质恶化。同时，通过合理控制排放流量与频率，排泥阀还有助于维持水池内的水位稳定，为后续的净化处理提供有利条件。

三、SD44X-16C 城市污水处理厂手动快开角型排泥阀排泥阀的结构特点

排泥阀的独特结构设计，涵盖了多个关键方面：

阀盖螺杆设计：排泥阀的阀盖自带螺杆，这一设计使得在水深较浅时，操作人员能够直接利用手柄进行简便操作。

阀板锥拱形设计：阀板通常被设计成锥拱形，并自带导向功能，从而大大减小了开启操作所需的力，并提高了操作的灵活性。

密封面材质选择：排泥阀的螺杆及密封面采用锡青铜材料，这种材料具有***耐腐蚀和耐磨特性，从而有效延长了阀门的使用寿命。

传动机构特点：排泥阀采用双室隔膜传动机构，这种设计不仅消除了运动磨损，还***提高了阀门的寿命。其独特的角型结构和尼龙强化橡胶隔膜进一步增强了排放过程的稳定性和可靠性。

材质选择：排泥阀的阀体多采用铸铁、铸钢或不锈钢等材质，这些材质具有优异的强度和耐腐蚀性。同时，阀门的密封面则采用橡胶、尼龙或不锈钢等材质，确保了良好的密封性和耐磨性。

四、SD44X-16C 城市污水处理厂手动快开角型排泥阀排泥阀的功能和应用场景

排泥阀的核心功能在于排放管道系统中的杂质和污泥，从而保障系统的顺畅运行和水质的清洁。其内部的过滤网和操作机构协同工作，实现对杂质排放的精细筛选和控制。此外，其角型结构和尼龙强化橡胶隔膜的独特设计，不仅进一步延长了阀门的使用寿命，更确保了排放过程的稳定性和可靠性。

排泥阀的应用范围广泛，涵盖多个领域和场景。

1、水处理厂：在曝气池、沉淀池和出水井等关键区域，排泥阀发挥着至关重要的作用。它能够有效地排放池底的泥砂和污物，为水质达标提供有力保障。

2、污水处理厂：沉淀池底部的污泥排放是污水处理厂的日常任务之一。排泥阀在此环节中发挥着不可或缺的作用，通过减少污泥的堆积，确保处理设备的持续稳定运行。

3、化工行业：在废水处理过程中，排泥阀被广泛应用于排放废水中的杂质和有害物质。这一功能对于实现化工行业的环保目标至关重要。

4、制药和食品行业：这些行业对产品质量有着极高的要求。排泥阀在此类场景下，能够有效地去除生产废水中的悬浮物和异味，从而确保产品质量符合标准。

5、市政工程：城市基础设施的正常运转和维护离不开排泥阀的应用。在排水、排污等关键领域，排泥阀都发挥着不可或缺的作用。

6、农业灌溉：排泥阀还可以用于清理储水池或渠道中的泥沙，确保灌溉系统的畅通无阻。

此外，排泥阀的种类繁多，包括手动排泥阀和电动角式排泥阀等。手动排泥阀通过简单的手动驱动方式（如旋转手柄或杠杆）即可实现开启和关闭，非常适合中小型水处理设施和工业生产设备的使用。而电动角式排泥阀则具有密封性能好、无渗漏等优点，广泛应用于给排水、建筑消防等系统中的各种管道。

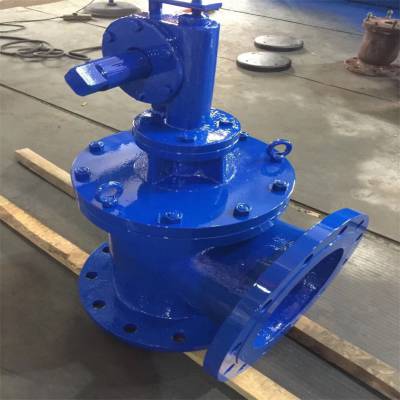

SD44X-16C 城市污水处理厂手动快开角型排泥阀

3SD44X手动排泥阀技术参数：
◆工作压力：1.0Mpa
◆介质：水
◆使用温度：常温
4.主要材料：
◆阀体：HT200
◆阀架：HT200
◆齿轮架：HT200
◆阀杆：不锈钢
◆齿轮：碳钢

SD44X-16C 城市污水处理厂手动快开角型排泥阀技术参数

SD44X-16C 城市污水处理厂手动快开角型排泥阀零部件材料

SD44X-16C 城市污水处理厂手动快开角型排泥阀外形尺寸：

手动快开排泥阀一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，SD44X手动排泥阀的适用介质为原生污水，设计合理，使用方便，密封性能好，经久耐用，使用寿命达5年之久，驱动液可用清水或气，本SD4XX手动快开排泥阀产品可节省人力物力，有很大的经济效益是理想产品。

五、SD44X-16C 城市污水处理厂手动快开角型排泥阀排泥阀的安装要点

在安装排泥阀时，需遵循以下关键步骤和注意事项，以确保其正常工作和长期使用：

确定安装位置：选择适当的位置进行安装，确保排泥阀能够方便地排放污泥和杂质。

准备工具和材料：准备好所需的安装工具和材料，如扳手、螺丝刀、密封垫等。

清洁和检查：在安装前，清洁排泥阀及其周围区域，并仔细检查其是否有损坏或缺陷。

遵循安装指南：按照制造商提供的安装指南进行操作，确保每个步骤都正确无误。

紧固和密封：在安装过程中，确保所有连接部分都已紧固并正确密封，以防止渗漏和污染。

测试和调试：安装完成后，进行必要的测试和调试，确保排泥阀能够顺畅地排放污泥和杂质。

遵循这些要点进行排泥阀的安装，将有助于确保其性能的稳定性和长期使用的可靠性。

1、确定合适的安装位置：排泥阀应置于管道低点，便于清除管内沉积物和污物。需明确支管位置，通常位于主管左侧或右侧，以便排放。

2、做好安装前准备：在排泥阀前加装闸阀，便于维修。同时，确保下方有排污沟或管道，并设防雨棚防潮。

3、关注水流方向：安装时，水流箭头方向至关重要，确保正确指向，否则会影响排泥阀工作。

4、电磁阀的安装要点：条件允许时，将电磁阀集中于控制箱，并置于水池上方，便于操作。保持水压稳定，确保排泥阀持续工作。

5、定期检查与维护：对于高频率使用的排泥阀，需定期检查阀板开关状态，及时修复异常情况。

遵循这些指南，可确保排泥阀安装无误、运行顺畅，从而提升其工作效率和耐用性。

六、SD44X-16C 城市污水处理厂手动快开角型排泥阀排泥阀的优缺点

排泥阀的优点主要有以下几点：

首先，其设计科学，能够有效地清除管道内的沉积物和污物，确保管道的畅通无阻。

其次，排泥阀的安装位置灵活，可以根据实际需要置于管道的低点，同时明确支管位置，便于排放和维修。

此外，排泥阀还具有操作简便、耐用可靠的特点，能够适应各种复杂的工作环境。

然而，排泥阀也存在一定的缺点。例如，在长时间使用过程中，由于管道内沉积物的积累和磨损，可能会影响其密封性能和排泥效果。因此，需要定期检查和维护，以确保其持续稳定的性能。

高效排泥：排泥阀能够迅速清除管道中的杂质和沉淀物，确保管道畅通无阻，进而提升流体输送效率。

优异密封性：其密封材料与结构设计均表现出色，能有效预防介质泄漏，从而保障管道系统的安全稳定运行。

强大耐腐蚀性：排泥阀多采用不锈钢等耐腐蚀材料，适应各种腐蚀性介质，延长其使用寿命。

便捷维护：其结构简单，拆装容易，便于日常维护与保养，降低使用成本。

高自动化：部分排泥阀支持远距离自动和集中控制，使操作更为便捷。

然而，排泥阀也存在一些不足。例如，长期使用后，管道内沉积物的积累和磨损可能会影响其密封性能和排泥效果，因此需要定期检查和维护。

安装要求严格：排泥阀的安装位置和角度必须精准把控，以确保其密封性能和排泥效果达到。

介质温度敏感性：某些排泥阀材料对介质温度反应敏感，介质温度的波动可能会影响阀门的性能和密封效果。

大口径管道适用性差：对于大口径管道，排泥阀的尺寸和重量都相对较大，这给安装和使用带来了不小的挑战。

价格相对较高：相较于一些普通阀门，排泥阀的价格确实偏高，这在一定程度上增加了工程的成本。排泥阀的维修步骤如下：

若排泥阀无法打开，首要检查动力水（或气源）是否已抵达开阀接口。若未抵达，可能是管道或电磁阀存在问题；若已抵达，则需进一步检查下腔橡胶隔膜是否完好无损、无漏水现象。

排泥阀无法关闭的维修方法与无法打开类似，同样需要检查动力水（或气源）和下腔橡胶隔膜。

针对排泥阀关闭不严的情况，需确认动力水源（或动力气源）的工作压力是否达标。若达标，则应检查是否有异物顶住阀板，或排泥阀底部的压板是否因长期使用而移位或磨损，导致关闭不严。如需更换部件，请及时进行。

排泥阀的维修不仅关乎其正常使用，更直接影响着整个系统的运行效率。在遵循一定步骤进行检查和修复时，我们能够确保排泥阀的稳定性和耐用性得到程度的保障。

SD44X-16C 城市污水处理厂手动快开角型排泥阀SD44X手动排泥阀安装说明：
　　1. 多通排污阀必须垂直安装在水平管道上2. 将管道清洗干净后，才可安装阀门。
　　1.逆时针转动手轮阀杆带动阀芯逐渐上移，密封面脱开，阀芯上的导流座逐渐移出阀座内孔，形成窄缝间隙，介质通过阀座上的对称节流孔进入阀座内部，少量介质可通过窄缝流出，逐渐降低系统压力。
　　2.继续逆时针转动手轮，阀芯向上运动，导流座上的节流孔移出阀座内腔，较多的介质通过导流座和阀套节流后顺利排出。
　　3.继续逆时针转动手轮，阀芯向上移至全开位置，此时，介质压力大大降低，大量杂质可直接从阀套节流孔处排出，并在倒置的密封座处形成涡流，不断清洁密封面，防止杂质粘附在密封面上。
　　②阀门关闭过程：
　　4.顺时针转动阀门，阀杆带动阀芯下移，此时排污已结束，系统压力较低，阀套上的节流孔面积逐渐减小，导向套靠近阀座，并改变介质流向，介质经节流后以一定速度通过阀芯和阀做密封面，逐渐加强对密封面的清洁力度。
　　5.继续转动手轮，阀芯上的导流座进入阀座内孔，形成窄缝节流，由于排污接近结束，介质中杂质已经较少，导向套和阀座间的窄缝阻止了残存的微小杂质流入密封面，介质通过窄缝快速流出，*清扫密封面，***密封副接触时达到零泄漏。
SD44X-16C 城市污水处理厂手动快开角型排泥阀订货须知：
    一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华特隆销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们阀门专家为您审核把关。
