X643H-16C双作用气动提升式硬密封法兰旋塞阀 X643H气动提升式旋塞阀简介

　钢制旋塞阀的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而旋塞阀关闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。标准适用范围：GB/T 22130-2008《钢制旋塞阀》标准，涵盖了钢制旋塞阀的多个方面，包括结构、参数、技术要求等。它适用于公称压力在PN10至PN160之间，公称尺寸从DN15到DN500的钢制旋塞阀，无论是液体、气体还是蒸汽介质，都在其规范之内。

核心概念解读：旋塞阀的核心部件是带孔的塞体，通过旋转这个塞体，可以实现阀门的开启与关闭。其塞体通常为圆柱形或圆锥形，在阀体的孔内旋转。当孔与阀体进出口通道对齐时，流体得以通过；而错位时，则阻止流体通行。

旋塞阀，一种通过旋转90度来控制开启或关闭的阀门，其核心工作原理在于阀塞的旋转运动。这种阀门广泛应用于切断、接通介质以及分流等多种场合，因其轻巧的结构而备受青睐。此外，根据不同的适用性质和密封面耐冲蚀性，旋塞阀也可用于节流控制。其阀塞形状多样，包括圆柱形和锥形等，这些不同的通道设计进一步优化了阀门的性能。

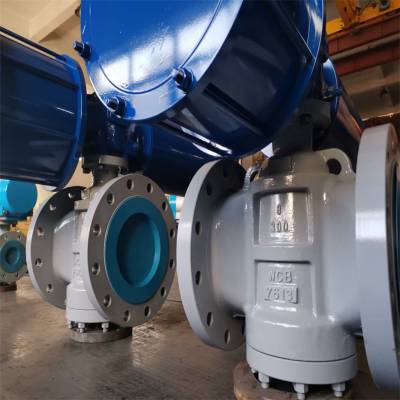

X643H-16C双作用气动提升式硬密封法兰旋塞阀

旋塞阀的分类多种多样，包括软密封旋塞阀、油润滑硬密封旋塞阀以及提升式旋塞阀等。软密封旋塞阀常用于腐蚀性、剧毒及高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不会对介质形成污染的场合。而油润滑硬密封旋塞阀则通过***的润滑脂注入阀体锥孔与塞体之间，形成油膜以减小启闭力矩，提高密封性和使用寿命，其工作压力、工作温度以及口径均有所提升。

此外，提升式旋塞阀的设计也值得一提。其独特之处在于阀塞的提升机构，使得阀门在开启和关闭过程中更加顺畅，同时也能有效减少介质对密封面的磨损。这种设计使得提升式旋塞阀在各种场合下均能表现出色，满足不同的使用需求。

提升式旋塞阀，其结构形式多样，主要包括软密封和硬密封两种类型，依据密封面材料进行区分。其核心工作原理在于旋塞的上升与转动，通过这种动作，在阀门开启时减少旋塞与阀体密封面的摩擦力，确保90度转动后阀门完全打开。而在关闭过程中，旋塞先转动90度至预定位置，随后下降与阀体密封面紧密接触，从而实现密封效果。

此外，三通和四通式旋塞阀在工业装置中发挥着重要作用，它们能够改变介质的流动方向或进行介质分配。根据不同的使用工况，可以选择配备软密封衬套的旋塞阀，或是直接选用软密封或硬密封的提升式旋塞阀，以满足特定的需求。

X643H-16C双作用气动提升式硬密封法兰旋塞阀结构与参数剖析

不同结构形式：旋塞阀按密封面材料可分为软密封和硬密封两类。前者密封性好但耐温耐压稍弱，后者则相反。此外，还有多种连接方式如法兰、螺纹和焊接等，以满足不同的安装需求。

关键参数解读：包括公称压力（PN）和公称尺寸（DN）。前者代表阀门在特定温度下的工作压力；后者则是阀门设计的名义尺寸，与管道系统设计和选型密切相关。

X643H-16C双作用气动提升式硬密封法兰旋塞阀技术要求详解

材料选用：在制造旋塞阀时，必须选用符合标准要求的材料，以确保产品的性能和质量。这些材料要求具有足够的强度、耐腐蚀性和耐磨性等特性。同时，还要注意材料的可加工性和成本效益等方面的问题。

（1）阀体和阀盖材料选择：阀体和阀盖通常采用碳钢、合金钢或不锈钢等材质。碳钢材质成本低廉，适用于普通工作压力和温度条件；合金钢则因其高强度和韧性，常用于高压高温环境；而不锈钢，特别是对于腐蚀性介质或高卫生标准的应用场合，则显得尤为适用。这些材料的化学成分与力学特性均需严格遵循相关***。

（2）塞体材质要求：塞体的材质选择取决于其密封形式和工作条件。软密封塞体可能采用铜合金等材质，以确保良好的弹性、耐腐蚀性和耐温性；而硬密封塞体，则通常选用不锈钢或表面堆焊硬质合金，以***足够的硬度和耐磨性，从而防止密封面在使用过程中的磨损和泄漏。

（3）密封材料特性：软密封材料，例如橡胶，应具备优异的弹性、耐腐蚀性和耐温性，以适应不同的工作温度和介质条件；硬密封材料则需***足够的硬度与耐磨性，以应对密封面在使用过程中的磨损挑战。

X643H-16C双作用气动提升式硬密封法兰旋塞阀尺寸与公差标准：

阀门的公称尺寸、连接尺寸等必须符合相关标准的规范。例如，对于法兰连接的旋塞阀，其法兰尺寸应参照GB/T 9113等标准，以确保阀门与管道的顺畅连接。同时，阀门各部件的尺寸公差需控制在合理范围内，从而***阀门的制造精度和互换性。

旋塞阀是一种流体控制设备，其结构特点和技术要求在相关标准中有详细规定。比如，GB/T 12235标准规定了旋塞阀的结构形式、连接方式、密封面材料、启闭力矩等技术要求，从而***了旋塞阀的使用性能。此外，不同材质的旋塞阀的技术要求也有所不同，比如铸钢旋塞阀要求硬密封结构，而不锈钢旋塞阀则要求软密封结构。

国标旋塞阀主要由阀体、阀盖、旋塞、密封装置、中间法兰等组成，不同标准对各部分的要求也有所不同。比如，GB/T 12235标准规定了阀体材质可以为碳钢、不锈钢、合金钢等，阀盖和旋塞材质同样有所规定。此外，相关标准还规定了各部分的检验和试验要求，***了旋塞阀的质量和使用安全。

综上所述，国标旋塞阀标准是***旋塞阀质量和安全的重要保障。本文简要介绍了旋塞阀相关标准的编号、适用范围、技术要求、组成部分和材料要求等方面的内容，希望能够为读者增加对旋塞阀的了解和认识。

X643H-16C双作用气动提升式硬密封法兰旋塞阀性能指标要求：

（1）强度性能：阀门必须能够承受规定的压力试验而无泄漏、变形或损坏等现象。壳体试验压力通常设定为公称压力的5倍，旨在检验阀体等承压部件的强度。

（2）密封性能：密封性能是旋塞阀的核心性能指标之一。在关闭状态下，阀门应能有效防止介质泄漏。密封试验压力一般设定为公称压力的1倍，并要求在规定的试验压力下阀门的泄漏量控制在允许范围内。

（3）操作性能：旋塞阀的操作应做到灵活便捷。塞体的旋转力矩需控制在合理范围内，便于操作人员轻松开启和关闭阀门。对于手动操作的旋塞阀，手轮尺寸和操作力应符合人体工程学原理；而对于电动或气动操作的旋塞阀，其驱动装置应能准确控制阀门的开启和关闭，且动作平稳可靠。

X643H气动提升式旋塞阀结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观；
2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。
3、法兰提升式硬密封旋塞阀双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

X643H-16C双作用气动提升式硬密封法兰旋塞阀标准规范：

设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598、API6D

X643H-16C双作用气动提升式硬密封法兰旋塞阀压力试验

X643H-16C双作用气动提升式硬密封法兰旋塞阀零件材料与工况：

X643H-16C双作用气动提升式硬密封法兰旋塞阀主要尺寸及重量：

X643H-16C双作用气动提升式硬密封法兰旋塞阀安装与维护注意事项

　　在安装旋塞阀时，为了防止损坏旋塞阀，并***充分发挥旋塞阀的工作性能，应注意如下四点内容：

　　1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。

　　2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。

　　3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。

　　4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须*覆盖焊接表面。请有节制地使用焊剂。

X643H-16C双作用气动提升式硬密封法兰旋塞阀常见错误及避免方法

1. 漏气：可能是密封面损坏或过紧，需要更换密封件或调整紧度。

2. 卡死：可能是摩擦力大或使用不当导致，需要清洗或更换润滑油，或者调整旋塞阀的工作方式。

3. 堵塞：可能是介质中含有杂质或固体颗粒，需要清洗或更换阀门和管道。

4. 磨损：可能是阀门使用时间过长或使用不当，需要更换阀门的部件或整体更换。

X643H-16C双作用气动提升式硬密封法兰旋塞阀安装后的检查和试运行

安装完旋塞阀后，需要进行验收工作。首先要检查阀门体的安装位，确定阀门的开闭方向是否正确。然后，进行外观和参数检测，包括阀门口径和压力等级，以及密封性能测试、轻微泄漏等方面的检查。三通旋塞阀安装后必须进行试运行，以检测各项性能是否正常。试运行时要注意管道管路的紧密程度，以及阀门运行是否平稳、无卡滞等。如果发现任何异常情况，都要及时处理，确保阀门的正常运行。

X643H-16C双作用气动提升式硬密封法兰旋塞阀总结

通过遵循上述的安装步骤和注意事项，您可以有效地避免常见的安装错误，确保旋塞阀的正确安装和长期稳定运行。

试验方法

壳体试验：将阀门安装在专用试验装置上，封闭其进出口，并注入规定压力的试验介质，如水或空气。经过一定时间的保压，通常为5至10分钟，检查阀体和塞体等部位是否有泄漏或变形，从而验证阀门的壳体强度。

密封试验：在阀门关闭状态下，对其进出口施加规定压力的试验介质。通过观察塞体与阀体之间的密封情况，以及检测泄漏量，来评判阀门的密封性能是否达标。

操作性能试验（适用于电动、气动阀门）：对于采用电动或气动驱动的旋塞阀，需模拟实际工作条件来测试驱动装置的性能。例如，电动阀门需测试电机的启动、停止、正反转等功能，同时记录阀门开启和关闭的时间、速度等参数；气动阀门则需检查驱动气体压力和流量对操作的影响，确保阀门能准确、平稳地开启和关闭。

X643H-16C双作用气动提升式硬密封法兰旋塞阀检验规则

出厂检验：每一台出厂的阀门都必须经过严格检验，包括外观质量、尺寸精度以及壳体和密封试验等项目。只有合格的阀门才会附上产品质量合格证和检验报告。

型式检验：在特定情况下，如新产品试制、老产品转厂生产或产品结构及材料发生重大改变时，需要进行型式检验。此检验项目更为全面，可能还包括耐久性试验、高低温性能试验等特殊性能测试。

标志、包装、运输和贮存

标志：阀门上必须清晰标注制造商信息、阀门型号、公称压力和尺寸、介质流向以及制造日期等关键数据，以便用户正确识别和使用。标志应采用耐久性材料，确保不易磨损。

包装：阀门的包装应选用适当的材料和方法，以防止在运输过程中受损。常见的包装材料包括木箱和纸盒，内部需填充缓冲材料如泡沫塑料或纸屑，以保护阀门的外观和内部结构。

运输：为确保阀门在运输过程中不受损，应避免其遭受剧烈碰撞或雨淋。特别是对于精密或环境敏感的阀门，需采取额外措施，如防潮、防震包装，以确保其安全抵达目的地。

贮存：阀门应存放在干燥、通风的室内环境中，远离腐蚀性物质。在堆放时，需注意合理布局，防止因堆放过高而导致的阀门受压变形或其他损坏情况。

X643H-16C双作用气动提升式硬密封法兰旋塞阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属旋塞阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
