HG5-89-1带电子式智能测温器气动放料阀

HG5-89-1带定位器气动放料阀 带定位器气动放料保温阀 放料阀带定位器 气动放料阀 放料阀型号

气动放料阀 HG5-89-1气动放料阀 HG5-89-1带手动带定位器气动放料阀 气动放料阀选型

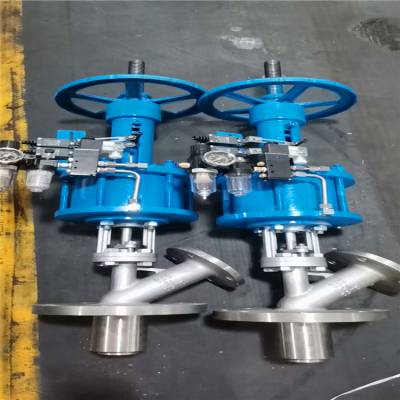

一、HG5-89-1带电子式智能测温器气动放料阀产品概述

HG65HG5-89-1主要用于反映器、储罐及其他容器的底部排料，借助于底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。本产品可实现手动和气动双重操作，轻松转动手轮，将切换手柄推移到(分)指示牌，即可进行气动操作，当气源进入电磁阀后，电磁阀自动开启上(或下)输气口，电磁阀接通电源时，放料阀自动开启，断电时自动关闭，红色按钮为手动调试使用开关按钮，当气源进入气缸上部时，将活塞推向下部，即关闭放料阀；当气源进入气缸下部时，将活塞推向上部，即开启阀门。关闭气源，在无气源压力下，轻松转动手轮，逐渐使切换手柄推移至(合)指示牌，即可进行手动操作，转动手轮，逆时针阀门开启，顺时针放料阀关闭。

HG5-89-1主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要阀体材质有：碳钢、304不锈钢、304L不锈钢、316不锈钢、316L不锈钢等，阀瓣可以根据客户需求加工圆弧度，及抛光处理。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56～62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，***密封的可靠性，并可防止结疤。HG5-89-1气动放料阀左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。

HG5-89-1带电子式智能测温器气动放料阀HG5-89-1特点：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
3、密封面采用线密封，***密封的可靠性，并可防止结疤。
2、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
3、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。

HG5-89-1带电子式智能测温器气动放料阀HG5-89-1操作事项：
1、气动操作时，必须将切换手柄完全推移至（分）指示处，切莫使手柄 处于分合不明的状态，否则，将会损坏内部机件。
2、严禁敲打或撞击手柄。
HG5-89-1气动放料阀安装时应注意以下事项：
1、保持阀瓣于封圈密封面无污垢、泥沙.。
2、检查填料于活塞是否密封良好， 不得私自拆装，要技术人员的指导下。
3、气缸拆下长时间不用时，所有加工表面应涂防锈油，进、排气口应加防尘堵塞。

HG5-89-1定位器的作用主要有：

1. 改善调节阀的静态特性，提高阀门位置的线性度。
    2.改善调节阀的动态特性，减少调节信号的传递滞后。
   3.改变调节阀的流量特性。
   4.改变调节阀对信号压力的响应范围实现分程控制。
   5.使阀门动作反向。
   HG5-89-1带电子式智能测温器气动放料阀HG5-89-1阀门智能定位器作用：
   智能定位器是一种不需要人工调校，可以自动检测所带调节阀零点，满程，摩擦系数，自动设置控制参数的阀门定位器。 通过接受控制室DCS输出的4-20mA电流信号来控制阀门开度的智能装置。内置微处理器在线进行智能组态设置参数，改善控制阀性能，改善阀体两端的流量特性，提高阀门的控制精度。
   HG5-89-1阀门定位器的结构：
   阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。
   阀门定位器的工作原理 ：
   上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

2.


二、HG5-89-1带电子式智能测温器气动放料阀HG5-89-1主要零部件材料表

三、HG5-89-1带电子式智能测温器气动放料阀HG5-89-1主要技术参数表

四、HG5-89-1带电子式智能测温器气动放料阀HG5-89-1主要外型尺寸表

五、HG5-89-1主要结构图

HG5-89-1带电子式智能测温器气动放料阀HG5-89-1保存

①放料阀应整齐地存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。
②安装前须仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。
③在安装时应注意各部的螺丝受力是否平衡、升降是否灵活。
④放料阀应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。
⑤出料当受阻塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。
⑥放料阀应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。
⑦根据介质性能及使用期，应经常检查放料阀阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

HG5-89-1带电子式智能测温器气动放料阀HG5-89-1气动放料阀工作原理：
1、轻松转动手轮，将切换手柄推移到（分）指示牌，即可进行气动操作。
2、当气源进入电磁阀后，电磁阀自动开戾上（或下）输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。
4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。
5、连续作业时，按上述作往返动力。

　放料阀性能与用途：操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。

　　结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

　　1.在安装时应注意各部的螺丝受力是否平衡、升降是否灵活。

　　2.安装前须仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。

　　3.放料阀应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

　　4.放料阀应尽量避免酸碱介质交替使用(除中和反应介质)，以免缩短气动控制附件寿命。

　　5.放料阀应整齐地存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端须用盲板堵塞。

　　6.出料当受阻塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

　　7.根据介质性能及使用期，应经常检查放料阀阀体顶部四氟密封圈和孔板部的四氟薄片。如发现气动闸阀有损坏应及时更换再使用。

安装要点：放料阀在管道中一般应当水平安装。

　　1.安装在保温管道上的各类手动阀门，手柄均不得向下。

　　2.安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

　　3.阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。气动阀门严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

1、放料阀应尽量避免酸碱介质交替使用(除中和反应介质)，以免缩短寿命。

2、下展式放料阀应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。

3、放料阀应整体的存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端需板堵塞。

4、根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

5、在安装前应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。

6、上展式放料阀安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。

7、当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

8、若发现阀门面有损坏时应立即停用，可用专门材料修补***，或委托有关生产单位生产。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司的放料阀型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。
