| 产品特性：过滤器 | 品牌：申弘 | 型号：SRBB |
| 原理：加压过滤 | 用途：干燥过滤 | 样式：篮式 |
| 性能：精密过滤、 高效过滤、 其他 | 适用对象：水 | 适用对象性质：弱腐蚀性、 腐蚀性、 低温物料、 高卫生要求物料、 其他 |
| 滤料类型：铝网 | 过滤器类型：管式 | 主体材质：不锈钢 |
| 适用范围：汽车、 化工、 石油、 制药、 轻工、 食品、 选矿、 水处理、 电镀、 冶金、 染料、 纺织、 其他 | 有效过滤面积：40-5000m2 | 外形尺寸：15-3600mm |
| 设备重量：5-200Kg | 规格：国标 |

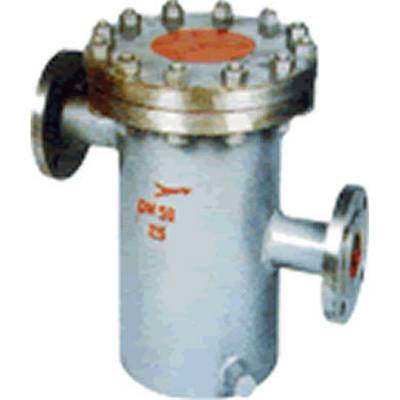

SRBB压缩机泵仪表前置高低接管弧底篮式过滤器产品简介：
是过滤器中一种高进低出的篮式过滤器，进出口尺寸高度可根据客户现场的使用情况进行制作。通常是直接连入机械设备的管路中，拦截流体中的杂质，***机械设备正常运转。跟篮式过滤器一样过滤孔面积比通径管面积大于2-3倍。远远超过Y型、T型过滤器过滤面积。篮式过滤器过滤精度在过滤器中属于一种精度*的过滤器，滤网结构与其它过滤网不一样。主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
SRBB压缩机泵仪表前置高低接管弧底篮式过滤器其主要适用的物料有：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等
其主要适用的物料有：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等
SRBB压缩机泵仪表前置高低接管弧底篮式过滤器工作原理：
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体或气体经过过滤器时它的污物由过滤器收藏到滤网中，这时只要旋开主管底部的螺塞，将过滤器内的液体排净，拆卸法兰，打开壳盖清理滤网后重新装入，就能完成杂质的清理了。
SRBB高低篮式过滤器技术参数：
公称直径 DN | φ | L | H1 | H2 | H | 排放口“ N” | 有效过滤面积 (m2) |
25 | 76 | 180 | 110 | 180 | 280 | R1/2″ | 0.003619 |
32 | 76 | 200 | 110 | 180 | 285 | R1/2″ | 0.003619 |
40 | 108 | 260 | 120 | 220 | 340 | R1/2″ | 0.005718 |
50 | 108 | 260 | 120 | 220 | 340 | R1/2″ | 0.005718 |
65 | 133 | 330 | 160 | 270 | 400 | R1/2″ | 0.009613 |
80 | 159 | 340 | 180 | 320 | 460 | R3/4″ | 0.01539 |
100 | 219 | 420 | 220 | 390 | 550 | R3/4″ | 0.02464 |
125 | 273 | 480 | 260 | 450 | 630 | R3/4″ | 0.03158 |
150 | 273 | 500 | 310 | 530 | 720 | R3/4″ | 0.04866 |
200 | 325 | 560 | 390 | 670 | 900 | R3/4″ | 0.07858 |
250 | 426 | 660 | 480 | 800 | 1070 | M20*1.5 | 0.12005 |
300 | 478 | 750 | 640 | 1040 | 1360 | M20*1.5 | 0.16537 |
400 | 530 | 850 | 640 | 1100 | 1500 | M20*2.0 | |
500 | 630 | 1050 | 640 | 1200 | 1600 | M20*2.0 | |
600 | 800 | 1380 | 700 | 1300 | 2000 | M20*2.0 |
SRBB压缩机泵仪表前置高低接管弧底篮式过滤器产品特点：
1、过滤器的进出口通径跟相配套的泵或管路口径*。
2、公称压力：按照过滤管路可能出现的zui高压力确定过滤器的压力等级。
3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表 滤网规格。
4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算，水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
过滤器的型号和种类多种多样，为了达到好的过滤效果，选择哪种过滤器更适合就显得尤为重要，过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ，方工过滤器其它设备的进口端设备，过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成，待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便
过滤器的选型一般按以下5个原则来进行选择。
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算：
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。
根据以上的5个原则再结合过滤杂质的具体属性就可以选择出最适合的过滤器，从而达到很好的过滤效果。
过滤器怎么安装
1、安装之***定要在洁净室范围内打开产品的塑料包装；
2、在搬运的过程中双手要握住过滤器的外框；
3、较大的过滤器安装的时候至少需要两个人；
4、不能用手托过滤器中间的部位；
5、不能碰触过滤器内部的材料；
6、不能使用小刀划开过滤器的外包装；
7、搬运的时候注意不要使过滤器扭曲；
8、保护好过滤器的密封垫，避免与其他的物体发生碰撞。
过滤器的维护方法
1、保持监测滤器进出口压差，压差过小，可能是滤芯被击穿，或安装不当造成滤器进出口旁通，或油液流量不足；压差过大，可能是油温低粘度高，或油液乳化，或滤芯污染严重需更换或清洗；
2、及时清洗，清洗滤器和更换滤芯，必须按说明书规定的时间间隔并视滤器进出口压差及时进行，不仅更换或清洗滤芯，还要清洗滤器壳；
3、注意净化，保持专门的净化装置正常连续运行；
4、在泵的吸油口或吸油管路上安置吸油过滤器，防止大颗粒杂物吸收入泵内，其过滤精度一般为80～120目；
5、在压力管路或在精密元件(调速元件，伺服阀，比例阀)前设置精密过滤器，以确保经过元件的油液污染度控制在要求的范围内；
6、对流量较大的液压系统，可在回油总管道上安装回油过滤器，并可利用油冷却系统作为独立的旁路过滤系统，强制对油进行过滤，起到双重作用，既冷却又过滤
订货须知：
一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
