SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器 SLVY操作方便不会堵塞滤网手摇刷式过滤器简介

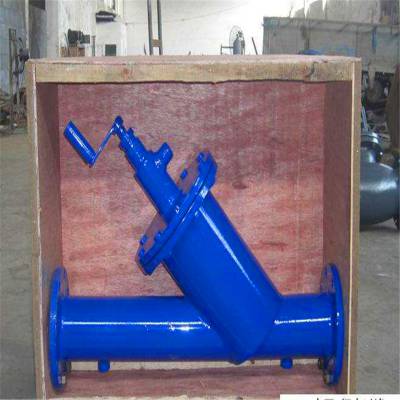

本实用新型涉及过滤器，具体为手摇刷式过滤器。手摇刷式过滤器由骨质尼龙刷及不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄，只需轻轻转动手柄，即能从滤网上刷除微粗杂质通过排污口排出，刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网，外壳为优质碳钢筒体。手摇刷式过滤器的由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。

SLVY操作方便不会堵塞滤网手摇刷式过滤器手摇刷式过滤器产品特点：
1.手摇刷式过滤器采用节省空间的精密设计，线型结构。
2.采用高精度，高强度楔形滤网，过滤精度可由100—3000微米。
3.清洗方式简单：不锈钢刷式。
4.反洗时不断流。
5.反洗水量极少，不超过总流量的1％。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器手摇刷式过滤器适用范围
采暖系统中供暖，供热的热水循环系统
中央空调、冷水机主、制冷机的冷冻循环水系统
工业及民用冷却水、工艺冷却循环水系统
利用地热水进行洗浴，采暖的循环系统

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器手摇刷式过滤器特点
1.刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网。
2. 对水中的各种粘性物质、胶粒及泥沙等具有非常好的过滤效果
3.钢刷强度高、可刷范围大，完全免人工清洗
4.过滤体采用碳钢焊接而成，强度高不易形变，使用寿命长达15年之久

SLVY操作方便不会堵塞滤网手摇刷式过滤器筛网目数与粒径(μm)对照表

公称通径：DN40-DN600
公称压力：1.0Mpa-1.6Mpa
适用温度：-10℃≤T≤125℃
适用介质：水、油
阀体材质：碳钢、不锈钢
连接方式：法兰连接

SLVY操作方便不会堵塞滤网手摇刷式过滤器不锈钢丝网的技术特性

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器

SLVY操作方便不会堵塞滤网手摇刷式过滤器SLVY手摇刷式过滤器背景技术：
过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。传统的过滤器过滤后的废水通常是利用管道自行流出的，这样废水过多时会降低过滤效率。同时遇到较大的杂质颗粒，会导致过滤网堵塞，影响过滤效果。这样排污不方便，使用起来非常的麻烦。

实用新型内容本实用新型所解决的技术问题在于提供一种手摇刷式过滤器，以解决上述背景技术中提出的问题。本实用新型所解决的技术问题采用以下技术方案来实现:手摇刷式过滤器，包括滤筒以及直通过滤管道，所述直通过滤管道与滤筒之间成30° 60°夹角，所述直通过滤管道设有出水口与进水口，所述滤筒内设置有多层滤网，所述滤筒还安装有清洗刷架组，清洗刷架组穿过滤筒盖，位于滤筒盖内侧的清洗刷架组上设有清洗刷，位于滤筒盖外侧的清洗刷架组上安装有手摇柄体，所述滤筒盖上安装有排污阀。有益效果:与现有技术相比，本实用新型结构简单，成本较低，操作方便，不会堵塞滤网，简化了清洗流程。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器图1为本实用新型的结构示意图。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器规格尺寸：

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器主要技术参数：
     壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟。
     滤框、滤网材质：不锈钢。
     密封圈材质：耐油石棉橡胶、金属缠绕垫、聚四氟乙烯
     工作温度：碳钢：-40~380℃，不锈钢：-80~450℃。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器适用范围：
      1、 石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。
      2、 化工生产中的府蚀性物料，如：烧碱、纯碱、浓、稀硫酸、碳酸、醋酸、酯酸等。
      3、 制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
      4、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户，请注明压力等级）
制造、检测标准：执行HG/T21637-1991标准，或用户标准。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器

SLVY手摇刷式过滤器具体实施方式
为了使本实用新型的实现技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。如图1所示，手摇刷式过滤器，包括滤筒2以及直通过滤管道I，所述直通过滤管道I与滤筒2之间成30° 60°夹角，所述直通过滤管道I设有出水口 4与进水口 3，所述滤筒2内设置有多层滤网，所述滤筒2还安装有清洗刷架组6，清洗刷架组6穿过滤筒盖5，位于滤筒盖5内侧的清洗刷架组6上设有清洗刷，位于滤筒盖5外侧的清洗刷架组6上安装有手摇柄体7,所述滤筒盖5上安装有排污阀8。污水流经进水口 3进入本实用新型时，杂质被滤筒2内的多层滤网拦截，当需要排污时，只要打开排污阀8顺时针方向摇动手摇柄体7数圈，即可完成排污，不必拆卸滤筒2清洗内部滤网，清洗排污过程水流不中断。以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型的要求保护范围由所附的权利要求书及其等效物界定。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器

权利要求1.手摇刷式过滤器，包括滤筒以及直通过滤管道，其特征在于:所述直通过滤管道与滤筒之间成30° 60°夹角，所述直通过滤管道设有出水口与进水口，所述滤筒内设置有多层滤网，所述滤筒还安装有清洗刷架组，清洗刷架组穿过滤筒盖，位于滤筒盖内侧的清洗刷架组上设有清洗刷，位于滤筒盖外侧的清洗刷架组上安装有手摇柄体，所述滤筒盖上安装有排污阀。

过滤器的型号和种类多种多样，为了达到好的过滤效果，选择哪种过滤器更适合就显得尤为重要，过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ，方工过滤器其它设备的进口端设备，过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成，待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器过滤器的选型一般按以下5个原则来进行选择。

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力： 　

按照过滤管路可能出现的压力确定过滤器的压力等级。 　　

3、孔目数的选择： 　　

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。 　　

4、过滤器材质： 　　

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算：

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

根据以上的5个原则再结合过滤杂质的具体属性就可以选择出最适合的过滤器，从而达到很好的过滤效果。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器过滤器怎么安装

1、安装之***定要在洁净室范围内打开产品的塑料包装；

2、在搬运的过程中双手要握住过滤器的外框；

3、较大的过滤器安装的时候至少需要两个人；

4、不能用手托过滤器中间的部位；

5、不能碰触过滤器内部的材料；

6、不能使用小刀划开过滤器的外包装；

7、搬运的时候注意不要使过滤器扭曲；

8、保护好过滤器的密封垫，避免与其他的物体发生碰撞。

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器过滤器的维护方法

1、保持监测滤器进出口压差，压差过小，可能是滤芯被击穿，或安装不当造成滤器进出口旁通，或油液流量不足；压差过大，可能是油温低粘度高，或油液乳化，或滤芯污染严重需更换或清洗；

2、及时清洗，清洗滤器和更换滤芯，必须按说明书规定的时间间隔并视滤器进出口压差及时进行，不仅更换或清洗滤芯，还要清洗滤器壳；

3、注意净化，保持专门的净化装置正常连续运行；

4、在泵的吸油口或吸油管路上安置吸油过滤器，防止大颗粒杂物吸收入泵内，其过滤精度一般为80～120目；

5、在压力管路或在精密元件(调速元件，伺服阀，比例阀)前设置精密过滤器，以确保经过元件的油液污染度控制在要求的范围内；

6、对流量较大的液压系统，可在回油总管道上安装回油过滤器，并可利用油冷却系统作为独立的旁路过滤系统，强制对油进行过滤，起到双重作用，既冷却又过滤

SLVY-16C操作方便304不锈钢滤网手摇刷式过滤器订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
