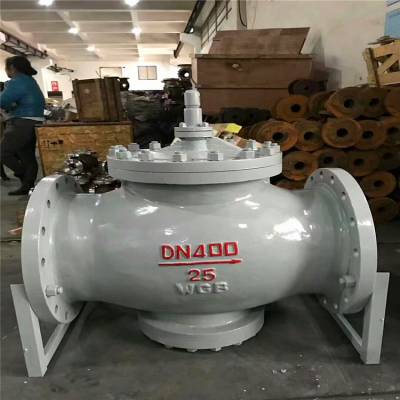

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀 Y43Y可调式高压高温蒸汽专用先导活塞式减压阀产品说明
可调式蒸汽专用减压阀，还包括付阀弹簧、付阀瓣、 付阀座、阀杆、调节弹簧、压盖、限位螺母、调节螺钉。所 述付阀弹簧、付阀瓣、付阀座、阀杆、调节弹簧、压盖、限 位螺母、调节螺钉顺序连接，置于由中盖、顶盖、安全帽共同形成的内腔里。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀减压阀如何工作当减压阀出口无人用水或减压阀下游被关闭时，出口压强持续增大，F2持续变大，膜片下的压力推动膜片不断往上运动直到减压阀关闭，此时减压阀出口压强是大于的设定值，但由于惯性作用，向上运动的膜片不会一下子就停下来，会继续向上运动一点，相当于出口处阀腔变大，体积变大，内部液体的压力下降，直到正好等于减压阀出口的设定压力值。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀蒸汽减压阀的选型和配置

工业企业最适合的加热流体之一就是饱和蒸汽。饱和蒸汽的一个重要特性就是压力和温度一一对应，随着蒸汽的压力上升，饱和蒸汽的温度也逐步升高。确定了蒸汽的压力就确定了蒸汽的温度，进而控制换热器的换热温差和输出能力。在一些不方便测量蒸汽温度或产品温度的应用，比如模具加热、传输带加热、物品灭菌等应用，有时通过控制蒸汽压力来实现蒸汽温度的控制，蒸汽在加热过程中为恒温加热，饱和蒸汽在凝结放热时，压力和温度保持恒定，需要谨慎选择工作蒸汽压力的选择和设计我们必须时刻记住，在工艺制程和加热应用中适合使用的蒸汽减压阀的选型和配置是干饱和蒸汽(并非过热蒸汽)。理论上输送蒸汽的压力取决于用汽点设备所需要的压力。节能经验表明，高压下蒸汽比容较小，因此在高于使用压力的压力下输送蒸汽时，输送同样的蒸汽量需要的管道口径比较小。高压输送蒸汽，则需要在各用汽点进行减压，以满足实际应用过程的压力需要。锅炉在高压下运行时更接近其运行状况，因此效率更高。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀

锅炉在高压下运行时的蓄热能力大，有助于处理系统负载的波动，减少锅炉汽水共沸和蒸汽携带的可能性。所以蒸汽系统的压力应该低于锅炉的设计工作压力，但尽可能按照汽源压力输送，以便提高蒸汽系统的效率和经济性。锅炉在设计压力下运行，蒸汽在最经济压力和流速下输送和分配。而蒸汽的换热使用压力需要依据换热器的工作压力，冷凝水系统的背压等参数予以参考。在设备前设置减压稳压阀，减压阀后设置安全阀，减压阀设定压力的上偏差要低于安全阀的设定压力，而安全阀设定的起跳压力要低于换热器的安全压力，以确保蒸汽系统的稳定可靠。

对于带温度控制的换热器而言，换热器的设计蒸汽压力要区别于控制阀前的蒸汽压力，一方面控制阀本身是有压力降的，另外一方换热器内实际压力会随着控制阀的调节和换热器热输出率的变化而不同。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀选型原则

    &1.明确减压阀在设备或装置中的用途，确定阀门的工作条件，如适用介质、工作压力、工作温度等等；

    &2.确定与减压阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等；

    &3.根据管线输送的介质、工作压力、工作温度确定所选减压阀的壳体和内件的材料：铸钢、碳素钢、不锈钢、合金钢、不锈耐酸钢、灰铸铁、可锻铸铁、铜合金等；

    &4.确定操作减压阀的方式：手动、电动、电磁、气动或液动、电液联动等；

    &5.选择减压阀的种类；

    &6.确定减压阀的型式；

    &7.确定减压阀的参数；对于自动蒸汽减压阀，根据不同需要先确定允许流阻力、排放能力、背压等，再确定管道的公称通径和阀座孔的直径；

    &8.确定所选用减压阀的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后减压阀高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀

蒸汽是最难控制的流体之一，因为它高温高压，同时一直以气体和液体形式变换，因此，蒸汽系统的选型以及系统化考虑极为关键。比如瓦特节能调研发现客户现场一个DN100的蒸汽主管安装DN100口径蒸汽减压阀，属于***的选型不当。由于减压阀实际流通能力几倍于实际负载，这就导致蒸汽减压阀频繁动作而很快失效，尤其当用量较小的工况（如夏季）减压阀选型过大根本无法减压。致使蒸汽安全阀频繁起跳，造成大量能源浪费。

通常来说，对于设计良好的蒸汽系统，都是由锅炉生产干净的高压饱和蒸汽，然后通过蒸汽管网把蒸汽高压输送到各用汽点。这样就能使用较低的能量消耗来产生和提供含有很高潜热的高质量饱和蒸汽。

在实际设计蒸汽减压系统时，需要设计和选型完整的蒸汽减压系统。确保下游蒸汽压力的稳定。在设备负荷波动时，也能确保压力稳定；需要完整的配置，确保设备能够长时间运行；合理的选型，减少设备成本。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀

（1）汽水分离器

去除水分，防止冲蚀、腐蚀和水锤发生，***下游设备换热效率，对下游减压阀起到保护作用。汽水分离器的选型一般是根据管道口径进行选择。

（2）上游截止阀、下游截止阀：

截止阀一般为波纹管密封截止阀，无泄漏损失，操作简单，无需维护。截止阀选择全行程型阀门，并且能够缓慢打开。

上游截止阀用于关闭减压站，确保启动安全，减少停机时间。

下游截止阀用于在无负荷时压力设定以及维修期间切断下游设备。

（3）过滤器：

阻止杂质进入减压阀，确保减压阀长期有效稳定工作。一般选择100目过滤器，并且要求水平安装。

（4）上游压力表、下游压力表：

减压阀上下游必须安装压力表。如果上游压降太低，减压阀能力和性能将受到影响，上游压力表可以检测到这点。下游压力表用于设定压力和检测阀的性能。

（5）减压阀：

在选择减压阀时，导阀型隔膜式减压阀是，具有精密的自作用设计，通过导阀感应下游压力来控制主阀的开度，

能够非常***地控制压力，不受负荷或上游蒸汽压力的变动影响，并且可以在现场非常方便的设定压力。在设计选型时，一般来说，减压阀口径需要根据蒸汽上下游压力和蒸汽流量来选型，通常比管道口径偏小一些。

（6）安全阀：

用于超压时保护下游设备。安全阀必须设定在下游设备安全工作压力以下排放，而且选型时以减压阀全开时排放量为标准。安全阀设定压力不能与减压阀设定压力靠得太近，而且要排放到安全地方。

（7）上下游管道口径：

上下游管道口径要根据蒸汽流量和上下游蒸汽压力来选型，管内介质流速不超过30m/s。合适选型的减压阀通常比上游管道口径小，而下游管道口径通常应比上游管道口径大。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀

所以蒸汽减压阀必须经过严格的选型，无论流量、减压比还是调流调节范围都会影响蒸汽减压阀的实际效果和使用寿命。一个蒸汽完善的蒸汽减压站，包含前后切断用的波纹管密封截止阀、100目的蒸汽过滤器、入口的汽水分离器和蒸汽疏水阀、压力表、安全阀等，选择适合的蒸汽前后管道口径，还要有良好的安装、支撑、保温和配管。但选用一个高品质的先导隔膜式减压稳压阀是其中的核心因素。活塞式减压阀和直接作用式减压阀由于调节能力和精度的问题适用范围越来越有限，使得先导隔膜式减压阀成为。电动控制阀的动作太慢无法满足蒸汽压力波动的速度要求，而气动控制阀的系统太过复杂，且受制于压缩空气气源的供应而使得使用较少。

可调式蒸汽专用减压阀，还包括限位螺丝和过滤网， 所述限位螺丝安装在中盖侧面，内置过滤网，整体与付阀瓣连接并进行调控。

与现有技术相比，本实用新型的有益效果是

1、 将一体化的主阀瓣一分之二，分成阀杆和阀瓣。让阀杆和活塞一体化，这样有效地解决了活塞卡死的现象。

2、 将主阀的密封改成平面密封。这样加工方便，极易形成密封副。有效地防止了大泄漏。节约了资源。

3、 将阀座加长，把阀座加工成有效地调节流量的一些特性，如直线、等***比、笼式等；将阀瓣置于其内，可有效地调节流量。减少气蚀及噪音。进一步防止了阀瓣的振动。

4、 活塞加大、使得进气孔和反馈气孔及过滤网也随着增大，这样可以有效地防止不干净介质的堵塞。

Y43Y可调式高温蒸汽专用减压阀主要技术参数和性能指标

壳体试验不包括膜片、顶盖

Y43Y可调式高温蒸汽专用减压阀主要零件材料

Y43Y可调式高温蒸汽专用减压阀外形尺寸(PN1.6-4.0)

Y43Y可调式高温蒸汽专用减压阀外形尺寸(PN6.4-16.0)

本实用新型主要包括有阀体、T形滑塞、前后封头和调压充气咀。阀体为圆柱形，其内设有中心通孔。该中心通孔分两段，后段孔的直径大于前段孔的直径。在阀体中心通孔内设有T形滑塞，其柱形滑塞顶位于中心通孔后段即减压室内并与其直径相同。其柱形滑塞杆位于中心孔的前段并与其直径相同将阀体的中心孔封闭。又在前后段的交界处设有便于向气室充气的环形凹槽。该与环形凹槽部位相对应的阀体上设有一个与之相连通的通孔，其上设有调压充气咀。在中心通孔外的阀体上还设有中心线与阀体中心线平行的流水孔。这些通孔的截面积之和与本阀的进出水口截面积相同，使进出阀体的水量相等。阀体两端设有与前后封头法兰相连的法兰。其中前封头为有中心孔的拱形盖板。该作为进水口的中心孔外侧设有短管，其内所置的T形滑塞的滑塞杆可将其进水口封闭。后封头也是有中心孔的拱形盖板。该作为出水口的中心孔上内外侧都设有短管，外侧短管是连接用的而伸到减压室的内侧短管为挡水环，其可使进入流水孔的水***入减压室后再从出口流出。

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀当安装Y43Y可调式高温蒸汽专用减压阀阀时注意

（1）不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。

（2）在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障。

（3）在减压阀的进口前安装一个过滤器（滤网为100目或相当的）。否则将影响     阀的性能，无法实现正确的压力控制。

（4）在减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。

（5）在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。

（6）在减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。

（7）当安装快速开关阀时（例如电磁阀），与减压阀的距离***3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。

（8）在两级减压系统中，两个减压阀之间的距离*少3米，否则可能影响正常使用，无法实现正常的减压。

（9）按照流体的流向，正确进行安装，否则可能影响正常使用。

（10）不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生机器故障。

（11）垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa；

（12）当减压比很大时，应安装多级减压器以***管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间

Y43Y可调式高压高温蒸汽专用先导活塞式减压阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
