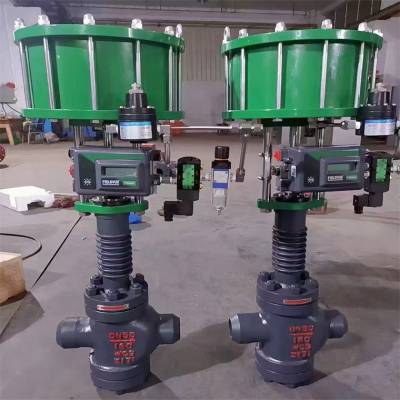

ZJHP-16P智能远程控制气动笼式套压力调节阀站 ZJHP智能远程控制气动压力调节阀站产品说明

本发明涉及一种用于对调节压力进行调节的压力调节阀，其包括一个调节膜片该调节膜片由一个调节弹簧和所述调节压力保持力平衡。气动压力调节阀是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配用多弹簧气动薄膜执行机构，执行机构高度低、重量轻、装备简便。调节阀阀芯采用笼式套筒阀芯，将气源压力变换为阀芯的直线位移，自动的控制调节阀开度，达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***、维护方便等优点。整体具有工作平稳、允许压差大、流量特性***噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

       小流量阀A阀接收调节仪4~12.5mA时阀门从关闭至全开，大流量阀B阀接收调节仪11.5~20mA时阀门从关闭至全开，这两台阀门通过两只同向作用的定位器实现。工况在小流量时，大流量阀B阀处于关闭状态，通过A阀的开度变化来实现。工况在大流量时，A阀全开也满足不了要求时，这时B阀也开启，从而来增加蒸汽的供应量。采用此方案不仅可以满足生产时负荷变化要求，而且提高控制精度和稳定性。由气动薄膜多弹簧执行机构和精小型单座阀组成，以压缩空气为动力源，借助于电气阀门定位设备、转换器、电磁阀、保位阀等附件去驱动气动执行器，来对阀芯的开度进行调节，对介质的压力进行自动化控制的压力调节阀。

减温减压装置由减压操作系统、减温系统、安全环境保护工作装置和自动进行调节控制系统四部分重要组成，其减压系统由一个减压阀1和节流孔板2组成，减温系统由企业混合管3、喷嘴4、给水分配阀5、给水资源节流这种装置6、截止阀7、止回阀8组成，安全管理保护技术装置由主安全阀9、脉冲作用安全阀l0、压力表l1、温度计12和蒸汽管13组成。由气动薄膜多弹簧执行机构和精小型单座阀组成，以压缩空气为动力源，借助于电气阀门定位设备、转换器、电磁阀、保位阀等附件去驱动气动执行器，来对阀芯的开度进行调节，对介质的压力进行自动化控制的压力调节阀。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

ZJHP智能远程控制气动压力调节阀站背景技术：

这样的气动的压力调节阀是一般公知的并且用于与输入的压力介质 的压力波动无关地调节恒定的调节压力。管道或容器中的压力作为被控制的反馈控制系统。在许多生产过程中,保持恒定的压力或一定的真空度常是正常生产的必要条件。很多化学反应需要在恒压下进行,为保持流量不变也常需要控制主压力源的压力恒定。根据不同应用场合,压力控制可采用不同的方式。当控制性能要求不高时,可采用比较简单的控制装置,如压力调节阀或流量调节阀等。对性能要求较高或生产过程比较复杂,宜采用压力控制系统。压力控制系统的结构是闭环的,由压力传感器、压力控制器和调节阀组成。

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

　调节阀是自动控制系统的控制仪表之一。其选型的正确与否对系统工作好坏关系很大。调节阀选型中，一般应考虑以下几点：

　　(1)根据工艺条件，选择合适的调节阀的结构形式和材质;

　　(2)根据工艺对象的特点，选择合理的流量特性;

　　(3)根据工艺参数，计算出流量系数，选择合理的阀门口径。下面仅就上述提出的问题作简要的论述。

　　1.ZJHP-16P智能远程控制气动笼式套压力调节阀站调节阀结构形式的选择

　　不同结构的调节阀有各自的特点，适应不同的需要。在选用时，要根据工艺介质的种类，腐蚀性和黏性，流体介质的温度、入口和出口压力、比重，流经阀的、最小流量，正常流量以及正常流量时阀上的压差等因素来选择。

　　2.调节阀气开、气关形式的选择

　　阀气开、气关形式选择原则主要从工艺生产的安全出发。当仪表供气系统故障或控制信号突然中断，调节阀阀芯应处于使生产装置安全的状态。例如，进人工艺设备的流体易燃易爆，为防止爆炸，调节阀应选气开式。如果流体容易结晶，调节阀应选气关式，以防堵塞。

　　3.调节阀流量特性的选择

　　目前国产调节阀流量特性有直线、等***比和快开三种。它们基本上能满足绝大多数控制系统的要求。快开特性适用于双位控制和程序控制系统。调节阀流量特性的选择实际上是指直线和等***比特性的选择。

ZJHP智能远程控制气动压力调节阀站气动调节阀该如何选型 　　

确定气动调节阀在设备或装置中的用途，确定气动调节阀的工作条件：适用介质、工作压力、工作温度等等。 　　

确定与气动调节阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等。 　　

确定气动调节阀的型式：单座，双座、套筒、三通等。 　　

确定动作方式可分为：直行程和角行程两种方式。 　　

选择气动调节阀的种类：闭路气动调节阀、调节气动调节阀、安全气动调节阀等。 　　

确定气动调节阀的参数：对于自动气动调节阀，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。 　　

确定操作气动调节阀的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

根据管线输送的介质、工作压力、工作温度确定所选气动调节阀的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

1、安装方便：自动调节；配备简朴灵活。轻松设定阀门的正向和反向行为、流量特性、行程限制和分程操作。

2、定位仪耗费的气体很少，惟独在输出压力下降时才排气，因此大多数情况下处在不消耗气体的状态。选用5段脉冲压电阀门控制方式，可实现高速准确的闸阀定位。

3、智能通讯与现场显示功能，方便维护人员检查和检修阀门的运行状况。

4、具有气动调节阀自诊断功能。智能电动定位仪可让您定量测量和确诊气动调节阀和执行器的性能。检验气动调节阀的行程变化，测量调节阀极限位置的变化，确诊使用时调节阀的磨损，密封气动执行机构。安全性为闸阀维护和系统运行带来了科学的安全保障。

ZJHP智能远程控制气动压力调节阀站智能型气动调节阀选型

(1)阀体参数：公称通径、工作压力、工艺介质、使用机会、阀体材料等一组参数。

(2)执行器参数：执行器形状、控制方法、控制信号（4-20mA、1-5V）、运行模式（气开型、气闭型）

ZJHP-16P智能远程控制气动笼式套压力调节阀站

种气动的压力调节阀，其通流量与压力 有关地可以自动地改变，其包括一个调节膜片，该调节膜片由基准压力、 气体压力以及调节弹簧加载，因此在压力差改变时调节膜片被移动并且 该调节膜片本身或者被其操作的关闭体改变通过排流横截面的通流量， 并且在膜片侧邻接于排流横截面的结构构成一个用于调节膜片或用于关 闭体在其关闭位置上的止挡。在此设定，在压力调节阀中设置至少一个 前置止挡，使得在调节膜片朝关闭方向运动时调节膜片或关闭体首先与 前置止挡接触，并且在调节膜片朝关闭方向继续运动时调节膜片或关闭 体然后在弹性-柔性变形或继续的弹性-柔性变形的情况下继续缩小通 流量并且在终端位置也与止挡接触。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

■ ZJHP气动压力调节阀站主要技术参数

● 阀体

● ZJHP-16P智能远程控制气动笼式套压力调节阀站阀内件

● ZJHP-16P智能远程控制气动笼式套压力调节阀站执行机构及附件、作用形式

ZJHP-16P智能远程控制气动笼式套压力调节阀站

■ ZJHP智能远程控制气动压力调节阀站主要零件材料及结构图

■ZJHP-16P智能远程控制气动笼式套压力调节阀站 主要性能指标

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。

是一种压力平衡式调节阀，采用笼式套筒导向、双密封结构，配用多弹簧气动薄膜执行机构，执行机构高度低、重量轻、装备简便。调节阀阀芯采用笼式套筒阀芯，将气源压力变换为阀芯的直线位移，自动的控制调节阀开度，达到对管道内流体的压力连续调节。气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***、维护方便等优点。整体具有工作平稳、允许压差大、流量特性***噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。

ZJHP-16P智能远程控制气动笼式套压力调节阀站

ZJHP智能远程控制气动压力调节阀站安装知识：

（1）气动压力调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须***操作、观察和调整方便。 　　

（2）调节阀应安装在水平管道上，并上下与管道垂直， 一般要在阀下加以支撑，***稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。安装时，要避免给调节阀带来附加应力）。 　　

（3）调节阀的工作环境温度要在（－30～+ 60） 相对湿度不大于95% 95% ，相对湿度不大于95%。 　　

（4）调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管段太短而影响流量特性。 　　

（5）调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。 阀体上流体方向箭头应与流体方向一致。 　　

（6）要设置旁通管道。目的是便于切换或手动操作， 可在不停车情况下对调节阀进行检修。

（7）气动压力调节阀在安装前要*清除管道内的异物，如污垢、焊渣等。

ZJHP-16P智能远程控制气动笼式套压力调节阀站订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题
