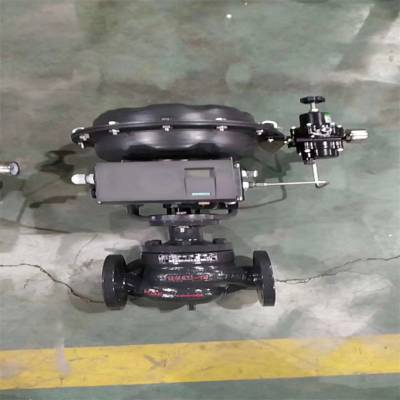

ZJHP-40C智能电气转换器气动远程流量调节阀

是以压缩空气为动力源，以气缸为执行机构，在电气阀定位器、转换器、电磁阀、定位阀等配件的帮助下驱动阀门，实现开关体积或比例调节，接收工业自动控制系统的操控信号，实现管道介质的调节；流量、压力、温度和其他工艺参数。气动调节阀的特点是操控简单，反应迅速，而且基本安全，没有额外的防爆措施。

阀门配套（智能型）电气转换器，可以接收流量计（DCS或PLC）的DC4-20mA控制信号，经阀门执行器转换为标准控制压力3-15PSI（20-100KPa），以实现对介质流量及阀门开度的***控制。采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有I***或IV级。流量特性为线性或等***比。多种多样的品种规格可供选择。

ZJHP-40C智能电气转换器气动远程流量调节阀

ZJHP智能气动远程流量调节阀产品特点：

顶底、层双导向双座调节阀，工作时稳定性好。

有两个阀芯和阀座，采用“四通"阀体，可以方便地由正装改装成反装，气关阀变气开阀。

阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

不平衡力小，允许使用压差较大。

执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

可调范围大，固有可调比为50%。

波纹管密封型调节阀对移动的阀杆形成了*密封，堵绝流体外漏。

ZJHP-40C智能电气转换器气动远程流量调节阀

本实用新型进一步设置为:所述调节头和阀杆之间的安装套内设有具有一端开口的增压套，增压套与调节头螺旋连接，调节头旋动可驱动增压套轴向位移。

本实用新型进一步设置为:所述增压套内设有与阀杆相对的压板，压板与增压套之间的增压套内设有弹簧。

本实用新型进一步设置为:所述进水腔内设有密封套，密封套设有分别设有与两进水口以及出水口相对应的通水孔，所述安装套的一端套入密封套内，安装套上的通水口与密封套上相对应位置的通水口相通。

本实用新型进一步设置为:所述密封套上与出水口相对应的内腔壁上设有环形的台阶面，台阶面和安装套的端面之间形成环形槽，环形槽与出水口相通。

气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

　调节阀是自动控制系统的控制仪表之一。其选型的正确与否对系统工作好坏关系很大。调节阀选型中，一般应考虑以下几点：

ZJHP-40C智能电气转换器气动远程流量调节阀

　　(1)根据工艺条件，选择合适的调节阀的结构形式和材质;

　　(2)根据工艺对象的特点，选择合理的流量特性;

　　(3)根据工艺参数，计算出流量系数，选择合理的阀门口径。下面仅就上述提出的问题作简要的论述。

　　1.调节阀结构形式的选择

　　不同结构的调节阀有各自的特点，适应不同的需要。在选用时，要根据工艺介质的种类，腐蚀性和黏性，流体介质的温度、入口和出口压力、比重，流经阀的、最小流量，正常流量以及正常流量时阀上的压差等因素来选择。

　　2.调节阀气开、气关形式的选择

　　阀气开、气关形式选择原则主要从工艺生产的安全出发。当仪表供气系统故障或控制信号突然中断，调节阀阀芯应处于使生产装置安全的状态。例如，进人工艺设备的流体易燃易爆，为防止爆炸，调节阀应选气开式。如果流体容易结晶，调节阀应选气关式，以防堵塞。

　　3.调节阀流量特性的选择

　　目前国产调节阀流量特性有直线、等***比和快开三种。它们基本上能满足绝大多数控制系统的要求。快开特性适用于双位控制和程序控制系统。调节阀流量特性的选择实际上是指直线和等***比特性的选择。

ZJHP智能气动远程流量调节阀气动调节阀该如何选型 　　

确定气动调节阀在设备或装置中的用途，确定气动调节阀的工作条件：适用介质、工作压力、工作温度等等。 　　

确定与气动调节阀连接管道的公称通径和连接方式：法兰、螺纹、焊接等。 　　

确定气动调节阀的型式：单座，双座、套筒、三通等。 　　

确定动作方式可分为：直行程和角行程两种方式。 　　

选择气动调节阀的种类：闭路气动调节阀、调节气动调节阀、安全气动调节阀等。 　　

确定气动调节阀的参数：对于自动气动调节阀，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。 　　

确定操作气动调节阀的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

根据管线输送的介质、工作压力、工作温度确定所选气动调节阀的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

ZJHP-40C智能电气转换器气动远程流量调节阀

1、安装方便：自动调节；配备简朴灵活。轻松设定阀门的正向和反向行为、流量特性、行程限制和分程操作。

2、定位仪耗费的气体很少，惟独在输出压力下降时才排气，因此大多数情况下处在不消耗气体的状态。选用5段脉冲压电阀门控制方式，可实现高速准确的闸阀定位。

3、智能通讯与现场显示功能，方便维护人员检查和检修阀门的运行状况。

4、具有气动调节阀自诊断功能。智能电动定位仪可让您定量测量和确诊气动调节阀和执行器的性能。检验气动调节阀的行程变化，测量调节阀极限位置的变化，确诊使用时调节阀的磨损，密封气动执行机构。安全性为闸阀维护和系统运行带来了科学的安全保障。

智能型气动调节阀选型

(1)阀体参数：公称通径、工作压力、工艺介质、使用机会、阀体材料等一组参数。

(2)执行器参数：执行器形状、控制方法、控制信号（4-20mA、1-5V）、运行模式（气开型、气闭型）

ZJHP-40C智能电气转换器气动远程流量调节阀

本实用新型进一步设置为:所述阀芯设于环形槽内并在环形槽内可轴线位移。

本实用新型进一步设置为:所述环形槽的宽度不小于出水口的口径或者不小于与出水口相通的通水孔的孔径。

本实用新型进一步设置为:所述密封套靠近温度感应探头的一侧设有缩颈部，缩颈部与阀芯之间设有弹簧。

 ZJHP气动远程流量调节阀主要技术参数

ZJHP-40C智能电气转换器气动远程流量调节阀

气动流量调节阀 执行器技术参数

ZJHP智能气动远程流量调节阀调节机构主要技术参数

注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故:凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。

ZJHP-40C智能电气转换器气动远程流量调节阀

ZJHP智能气动远程流量调节阀安装注意事项

1.在管道上选取合理的安装位置，***阀门易检测、拆卸，同时美观大方。

2.阀门和其它部件的距离可参考以下标准：

（1）顶部组件需拆卸，阀门的上方留足空.

（2）阀门附件需拆卸，如手轮、阀门定位器等，阀门的侧面留足空。

（3）阀体底端细栓需拆卸，阀体距地面应留有足够的空隙。

3.气动流量调节阀应按垂直位置安装，执行机构装在阀的上方，如果装在填料函的下面，就可能出现介质漏入执行机构。垂直安装可***阀盖连接件的弯曲位移和受到的应力最小，导向件的变形量最小。若只能按水平位置安装，安装过程中一定要把气动流量调节阀紧固在管道上，使阀门和管道连同执行机构都支撑在同一钢架上，可采取以下措施：

（1）用吊钩或拉条把执行机构支撑在管道上

（2）用U形螺栓管卡和支板把调节阀支承起来

（3）不管采用哪一种固定或支承形式，都要考虑热应力和振动影响

4.气动流量调节阀要选择合适的安装环境，如装在室外，易受雨水和冰雪等天气影响。

5.气动流量调节阀入口和出口不能反装。

（1）蝶型调节阀具有对称性，不存在反装。

（2）其他结构的调节阀，反装会影响调节阀的流量特性，改变流通能力，有时还容易使盘根处泄漏。

（3）单座调节阀，反装会产生不平衡力，改变方向，影响调节阀的稳定。

ZJHP-40C智能电气转换器气动远程流量调节阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④ 使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们申弘阀门的技术为您审核把关。产品所属调节阀系列，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
