| 产品特性：截止阀 | 品牌：申弘 | 型号：SUS30408 |
| 连接形式：法兰 | 材质：不锈钢 | 公称通径：15-1600mm |
| 3C阀门类别：工业 | 适用介质：各种高腐蚀化学介质 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：手轮 |
| 形态：柱塞式 | 类型(通道位置)：直通式 | 规格：15-1600 |
SUS30408不锈钢法兰式截止阀 产品说明
J41W不锈钢法兰截止阀整体材料采用不锈钢材质,截止阀启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
截止阀阀门是一种常用的阀门，它在工业、建筑等领域有着广泛的应用。选择合适的尺寸对于阀门的运行效率和安全性具有至关重要的作用。那么，如何正确地选择截止阀阀门的尺寸呢？下面我们来详细介绍。
一、不同类型截止阀阀门的尺寸对照表
在选择截止阀阀门尺寸之前，我们需要了解不同类型截止阀阀门的尺寸对照表，这有助于我们更准确地选择适合的尺寸。根据使用场景的不同，截止阀阀门可以分为手动截止阀、电动截止阀、气动截止阀等多种类型。上表中的尺寸可作为手动截止阀门的参考尺寸，但是对于其他类型的截止阀阀门还需要根据具体情况和使用要求进行选择。
二、根据使用场景和要求选择合适尺寸
在选择截止阀阀门尺寸时，我们需要根据具体的使用场景和要求进行选择。以下是一些根据使用场景选择截止阀阀门尺寸的建议：
1. 管道应用
在管道中使用截止阀阀门时，我们需要比较***地判断管道尺寸并根据其选择截止阀门的尺寸。适当的截止阀阀门尺寸可以使流体系统具有更好的流量特性而不会对其产生影响。
2. 工作压力
截止阀阀门通常有一定的工作要求，因此需要选择相应的尺寸。如果工作压力较大，我们需要选择尺寸更大的截止阀阀门，这样可以使其工作更加稳定。
3. 流量类型
不同的流量类型需要选择不同的截止阀阀门尺寸。例如，对于粘稠流体，我们需要选择较大的阀门尺寸以减少流体的阻力。
4. 温度要求
对于高温或低温环境下使用的截止阀阀门，我们需要选择具有相应耐温度特性的尺寸。
5. 维护要求
在选择截止阀阀门尺寸时，我们也需要考虑其维护要求。较大的阀门尺寸可能需要***的维护周期。
三、总结
正确选择截止阀阀门的尺寸是阀门顺利运行的关键。我们需了解不同类型截止阀阀门的尺寸对照表，根据使用场景和要求选择合适的尺寸。在实际的使用过程中，还需定期进行维护和检查，确保阀门能够长时间、稳定地运行。
不锈钢截止阀产品特点
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
不锈钢法兰截止阀执行标准
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

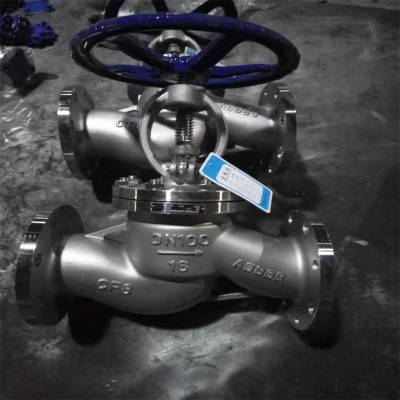

实物图片
SUS30408不锈钢法兰式截止阀执行标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
SUS30408不锈钢法兰式截止阀性能参数
| 型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P |
| 工作压力（MPa） | 1.6～16.0 | ||
| 适用温度（℃） | ≤425 | ≤150 | |
| 适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | |
| 材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 |
| 阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | |
| 密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 |
| 填料 | 石棉石墨、柔性石墨、聚四氟乙烯 |
SUS30408不锈钢法兰式截止阀压力试验MPa
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 |
SUS30408不锈钢法兰式截止阀主要零件材料及性能
| 体盖扳 | 阀杆 | 密封面 | 垫片(环) | 填料 | 工作温度℃ | 适用介质 |
| WCB | 2Cr13 | 13Cr STL 本体材料 尼龙 | 增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti | 柔性石墨 增强柔性石墨 SFB-260 SFP-260 | ≤425 | 水、蒸汽、油品 |
| WC1 | 38CrMoAI 25Cr2MoV | ≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸类 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸类 |
法兰截止阀的使用截止阀是指关闭部分（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的运动，阀座开度的变化与阀瓣行程成正比。由于铸钢截止阀的阀杆开启或关闭行程相对较短，具有非常可靠的切断功能，而且由于阀座开度的变化与阀盘的行程成正比，因此非常适合流量调节。因此，这种阀门非常适合于切断或调节节流。铸钢截止阀的阀瓣一旦从关闭位置拆下，阀座与阀瓣的密封面就不会接触。因此，密封面机械磨损很小，因此其密封性能非常好。缺点是流动介质中的颗粒可能会夹在密封面之间。但是，如果阀瓣是钢球或瓷球，问题就迎刃而解了。由于大多数截止阀的阀座和阀瓣易于维修或更换，在修理或更换密封件时不必将整个阀门从管道上拆下，这非常适合阀门与管道焊接在一起的场合。
与工业生产中另外一种常用的截断类阀门逐一闸阀相比之下,从构造上来说,截止阀比前者简便,便于制造和维修。从使用寿命上来说,截止阀密封面不易损坏及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全 全闭过程中阀瓣路程小,其高度相对闹阀较小。截止阀的弱点是,启闭力矩较大且难以实现迅速启闭,因阀体内流道较为曲折,流体流动阻力大,致使流体动力在管路中损失较大。
SUS30408不锈钢法兰式截止阀的安装和维护应留意以下事项：
1、手轮，用手柄操作的截止阀可以安装在管道的任何地方。
2、手轮、手柄、制动用具不容许吊车采用。
3、介质的流动方向须要与阀体上显示的箭头方向相匹配。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
