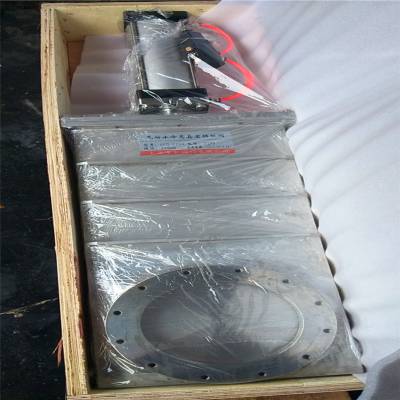

CCQ型气动超高真空插板阀 简介

本实用新型涉及一种水冷真空插板阀。现有的水冷真空插板阀，在阀盖上设 置进出水管座，通过设置在阀体内的进出水软管分别与所述进出水管座连接来实现阀盖内 水冷，上述的结构，在阀盖与阀体的动密封处得不到较好的冷却，插板阀适用的介质温度相 对较低，设置在阀盖与阀体连接法兰之间的密封圈由于得不到较好的冷却降温，从而降低 使用寿命和更换周期。此系列阀门有手动和气动两种驱动方式，在结构上设计合理，外形上美观，并具有动作平稳、冲击振动小。在结构上设计合理，外形上美观，并具有动作平稳、冲击振动小、使用可靠、密封性能好和寿命长等优点，是真空炉门之一。阀门是以手转动或压缩空气为动力，通过传动杆推（拉）动连杆机构，带着驱动体沿轴向运动，驱动体通过摆杆与阀板连接并带动阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。

二、CCQ型气动内置水冷高真空插板阀特点

u 采用摆杆均匀分布支撑结构，阀门开启冲击振动小，噪声低；

u 四滚轮支撑运动机构，动作平稳，运动噪声小；

u 阀体采用不锈钢内部焊接，漏率小；

u 采用水冷结构，可以用在热量较大的场合。

 三、CCQ型气动内置水冷高真空插板阀主要性能指标

u 适用范围：：1×10-5Pa～1.2×105Pa（氟胶圈密封） 1×10-6Pa～1.2×105Pa（波纹管密封）

u 打开时插板上的压差：≤2×103Pa任意方向

u 阀体和阀座漏率： <1.3×10-7Pa·L·s-1

u *保养循环次数：10，0000次

u 安装位置：任意

u 电源：交流220V  50Hz  6W或直流 24V  3W（特殊规格可定做）

u 压缩空气：0.5～0.7MPa

u 阀门开启或关闭时间：根据公称通径而定

u 阀门位置指示：带有启闭位置指示开关（磁性开关）

u 阀门重量：以不同公称通径而定

实用新型内容为了克服上述缺陷，本实用新型的目的在于提供一种密封适用介质温度范围较广 的内置水冷真空插板阀。为了达到上述目的，本实用新型的水冷真空插板阀，由两侧面分别对应设置有进 出口的阀体、设置在所述阀体内的密封板、设置在所述密封板上的驱动机构以及设置在所 述阀体外与所述驱动机构连接的执行机构，所述密封板在执行机构的径向伸缩运动作用下 所述的滚轮在所述驱动机构的作用下 沿所述阀体前端内壁轴向移动。

要求一种水冷真空插板阀，由两侧面分别对应设置有进出口的阀体、设置在所述阀体内的密封板、设置在所述密封板上的驱动机构以及设置在所述阀体外与所述驱动机构连接的执行机构，所述密封板在执行机构的径向伸缩运动作用下通过驱动机构在阀体内完成径向移动和沿所述阀体进出口中心连线方向的轴向移动，其特征在于，所述的密封板临近所述阀体出口的侧面周边设置有，至少在与所述密封圈对应位置的所述密封板内部设置有水冷通道，所述的阀体内分别设置有软体进水管和软体出水管，所述进水管和出水管一端分别与水冷通道连通，所述进水管和出水管另一端分别穿过设置在阀体底部的盖板密封连接进水管路和出水管路。

二、CCQ型气动超高真空插板阀技术参数：

三、主要零件材料：

CCQ型气动超高真空插板阀外形尺寸

一种水冷真空插板阀，为解决现有技术中适用介质温度范围较窄等问题而发明。包括阀体、密封板、驱动及执行机构，密封板在执行机构径向伸缩下经驱动机构在阀体内完成径向和沿阀体进出口方向轴向移动，密封板近阀体出口侧设密封圈，至少在与密封圈对应位置密封板内设水冷通道，阀体内设软体进出水管，进出水管一端与水冷通道连通，另一端穿过设在阀体底部盖板密封连接进出水管路。上述结构，水冷通道与密封圈对应设在密封板内，通过软体进出水管流动介质冷却，有效降低密封圈温度，连接法兰内的法兰水冷通道一方面对静密封冷却，另一方面对与法兰接触的密封圈一侧进行冷却，提高适用介质温度同时延长了动、静密封圈的使用寿命。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如需要了解更多其它阀类产品的信息可以点击减压阀查看。感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务，产品所属真空阀选型。
