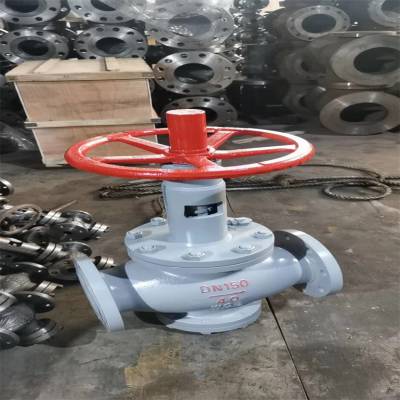

TP641Y气动节流截止多功能阀产品说明

发现以下相近技术领域的已公开技术:包括阀体、阀盖、阀座、执行机构及设置在阀体和阀盖中并用于与阀座可启闭配合的球芯和阀杆、下阀杆，球芯设有V型缺口，执行机构通过支架与阀体连接，支架平置于阀体上方，执行机构安装于支架的前侧，阀盖安装于阀体的后侧。本发明需要维修更换阀门内的元器件时，不需整体拆卸，只需拆下阀盖就可以对取出阀门内的元器件进行维修、更换，实现快速拆装和维护。

一、TP641Y气动节流截止多功能阀产品特点:
1、节流截止放空阀是一种新型的节流、截止、放空产品，节流截止放空阀采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物
4、阀门的阀瓣上设置了平衡孔，活塞式密封，***了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小
5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止
7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠
8、节流截止放空阀可以进行在线维修，管线可以带压状态下更换填料等一系列易损件
9、节流截止放空阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物

【TP641Y气动节流截止多功能阀发明内容】

本发明的目的在于克服现有技术的不足之处，提供一种结构简单、设计科学、维修方便、拆卸简单的在线维护的节流截止多功能阀。气动活塞式执行器是带弹簧复位可调零比例式气动活塞式直行程执行机构。气动活塞式执行器特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。气动活塞式执行器可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速(可达1.2-4.5S)、可靠、体积轻小的特点。

气动控制截止阀一般为全开全闭式。从流量特性考虑,截止阀和球阀具有启闭行程短,速度快,密封可*,启闭静态力矩小等特点,因而两类产品都得到应用。但从可*性考虑,主流产品仍然是气动截止阀。气动截止阀的性能特点还是更适合在火电厂及其类似的场合使用。

气动控制装置的气缸为定型产品,依作用方式可分单作用和双作用两种。单作用产品带复位圆柱弹簧,具有失气自动复位功能,即失气时气缸活塞(或膜片)在弹簧作用下,驱动气缸推杆回复到气缸初始位置(行程的原始位置)。双作用气缸无复位弹簧,推杆进退须依*变换气缸气源的进出口位置。气源从活塞上腔进时,推杆向下运动。气源从活塞下腔进时,推杆向上运动。由于不带复位弹簧,双作用气缸对比同径单作用气缸具有更大的推力,但不具备自动复位功能。显然不同的进气位置使推杆有不同的方向运动。当进气位置在推杆的背腔时,进气使推杆前进,这种方式称为正作用气缸。反之进气位置在推杆同侧时,进气使推杆后退,这种方式称反作用气缸。气动截止阀因为一般需要失气保护功能,通常选用单作用气缸。

从分析可知,当阀门保护方式为失气打开时,必须选择单作用的正作用气缸。当阀门的保护方式为失气关闭时,必须选择单作用的反作用气缸。单作用的正作用气缸在阀门关闭时必须维持持久的稳定气源压力,对气源的稳定性和持久性要求较高常闭阀尽可能地避免选择这种设计,此结构适用于常开阀。单作用的反作用气缸适用于常闭阀,但对于弹簧的要求较高,应具有稳定持久的弹力。

TP641Y气动节流截止多功能阀气动截止阀门工作原理：

使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构内供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下（对于失气开阀门）或提起（对于失气关阀门）阀杆，带动阀芯上下动作，使阀门打开或关闭。

在阀门失气，驱动头内无压缩空气时，阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气，供气压力一般为4～9bar，在进入到阀门之前，首先通过过滤器将压缩空气过滤、净化，然后通过减压阀减压，入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的，调节前要先拧松保护盖。

气动截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。采用单作用直行程气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

TP641Y气动节流截止多功能阀本发明的优点和积极效果是:
1、阀门开启时，阀套与阀芯之间的定向销限制阀芯转动；拆卸维修时由于定向销作用可将阀芯、阀套、阀座、阀杆整体移出，快捷方便，无需特殊工具，便于在管线维修。
2、本阀门的填料下垫片、压力自紧密封填料、填料上垫片分别装入填料盒后采用螺纹连接与阀盖成为一体，现场更换填料方便，同时可满足不同的使用工况介质条件下的材料制造填料盒，满足各工况条件下的使用。
阀芯组件同轴套装在阀套中，将阀套上所制的定向销孔内嵌装有一定向销5，该定向销滑动限位安装在阀芯上所制导轨槽内，使阀套与阀芯组件固装成为一体；阀芯与阀套之间采用导轨槽结构连接，通过定向销将阀芯限制在阀套内，阀芯与阀套之间可限位的上、下升降运动，但不能相对转动。
阀座与阀套之间安装有多个0型圈密封，阀座与阀套之间通过0型圈摩擦力可组合成一体，阀门开启时，阀套与阀芯之间的定向销限制阀芯转动；将阀芯、阀套、阀座以及阀杆组件分别通过0型圈与阀体密封。
拆卸维修时由于定向销作用可将阀芯、阀套、阀座、阀杆整体移出，快捷方便，无需特殊工具，便于在管线维修。尽管为说明目的公开了本发明的实施例和附图，但是本领域的技术人员可以理解:在不脱离本发明及所附权利要求的精神和范围内，各种替换、变化和修改都是可能的，因此，本发明的范围不局限于实施例和附图所公开的内容。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请截止阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
